描边效果，使用Shader就可以轻松实现

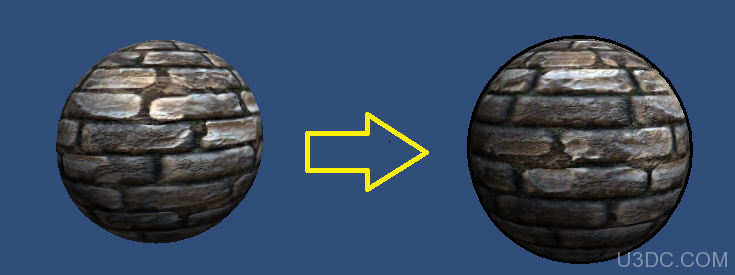

这里先给出 效果图（PS：这是一个3D球）

这里直接给出 shader 的代码

Shader "Outlined/Silhouetted Diffuse" {
	Properties {
		_Color ("Main Color", Color) = (1,1,1,1)
		_OutlineColor ("Outline Color", Color) = (0,0,0,1)	//改变这个能改变轮廓边的颜色
		_Outline ("Outline width", Range (0.0, 0.03)) = 0.008	//改变这个能改变轮廓边的粗细
		_MainTex ("Base (RGB)", 2D) = "white" { }
	}

CGINCLUDE
#include "UnityCG.cginc"

struct appdata {
	float4 vertex : POSITION;
	float3 normal : NORMAL;
};

struct v2f {
	float4 pos : POSITION;
	float4 color : COLOR;
};

uniform float _Outline;
uniform float4 _OutlineColor;

v2f vert(appdata v) {
	// just make a copy of incoming vertex data but scaled according to normal direction
	v2f o;
	o.pos = mul(UNITY_MATRIX_MVP, v.vertex);

	float3 norm   = mul ((float3x3)UNITY_MATRIX_IT_MV, v.normal);
	float2 offset = TransformViewToProjection(norm.xy);

	o.pos.xy += offset * o.pos.z * _Outline;
	o.color = _OutlineColor;
	return o;
}
ENDCG

	SubShader {
		Tags { "Queue" = "Transparent" }

		// note that a vertex shader is specified here but its using the one above
		Pass {
			Name "OUTLINE"
			Tags { "LightMode" = "Always" }
			Cull Off
			ZWrite Off
			ZTest Always
			ColorMask RGB // alpha not used

			// you can choose what kind of blending mode you want for the outline
			Blend SrcAlpha OneMinusSrcAlpha // Normal
			//Blend One One // Additive
			//Blend One OneMinusDstColor // Soft Additive
			//Blend DstColor Zero // Multiplicative
			//Blend DstColor SrcColor // 2x Multiplicative

CGPROGRAM
#pragma vertex vert
#pragma fragment frag

half4 frag(v2f i) :COLOR {
	return i.color;
}
ENDCG
		}

		Pass {
			Name "BASE"
			ZWrite On
			ZTest LEqual
			Blend SrcAlpha OneMinusSrcAlpha
			Material {
				Diffuse [_Color]
				Ambient [_Color]
			}
			Lighting On
			SetTexture [_MainTex] {
				ConstantColor [_Color]
				Combine texture * constant
			}
			SetTexture [_MainTex] {
				Combine previous * primary DOUBLE
			}
		}
	}

	SubShader {
		Tags { "Queue" = "Transparent" }

		Pass {
			Name "OUTLINE"
			Tags { "LightMode" = "Always" }
			Cull Front
			ZWrite Off
			ZTest Always
			ColorMask RGB

			// you can choose what kind of blending mode you want for the outline
			Blend SrcAlpha OneMinusSrcAlpha // Normal
			//Blend One One // Additive
			//Blend One OneMinusDstColor // Soft Additive
			//Blend DstColor Zero // Multiplicative
			//Blend DstColor SrcColor // 2x Multiplicative

			CGPROGRAM
			#pragma vertex vert
			#pragma exclude_renderers gles xbox360 ps3
			ENDCG
			SetTexture [_MainTex] { combine primary }
		}

		Pass {
			Name "BASE"
			ZWrite On
			ZTest LEqual
			Blend SrcAlpha OneMinusSrcAlpha
			Material {
				Diffuse [_Color]
				Ambient [_Color]
			}
			Lighting On
			SetTexture [_MainTex] {
				ConstantColor [_Color]
				Combine texture * constant
			}
			SetTexture [_MainTex] {
				Combine previous * primary DOUBLE
			}
		}
	}

	Fallback "Diffuse"
}
