Unity DOTS简明教程

什么是DOTS

首先，先来了解下什么是DOTS？

DOTS是Data-Oriented-Tech-Stack，官方中文翻译是：多线程式数据导向型技术堆栈。

它主要由三部分组成：

任务系统
实体组件系统
Burst编译器

下图是Unite2019的介绍截图：

所以，DOTS是一套集合型的高效技术堆栈，整合了Job System（编写多线程代码）、ECS（编写高性能代码）、Burst Compliler（编译生成高性能代码）。通过使用DOTS可以让Unity项目跑的更高效，在移动平台上可以表现为更高的fps，更低的电池消耗，更小的发热。另外关于ECS可以查看本博客的另一篇简明教程。

如何使用DOTS

（一）安装环境

先确认下版本，这里推荐最新Unity版本，博主这里用的是Unity2019.3正式版；

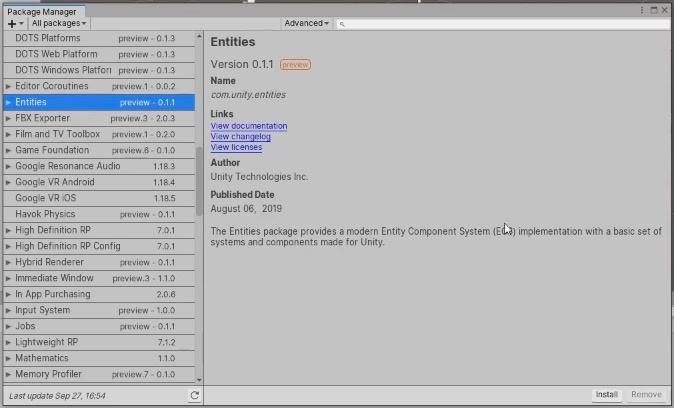

1.打开菜单栏-window->package manager，右侧的Advanced下拉切换为show preview package（截至目前2020.2.9依旧是预览版），安装：Burst、Entities、Jobs、Hybrid Renderer（用于DOTS的渲染相关）、Unity Physics(用于DOTS的高性能物理组件)

2.启用Entity Debugger(调试器)，菜单栏-Window-Analysis-Entity Debugger，可以自行拖拽窗口到合适位置方便查看调试信息；

(二) 创建一个简单实例

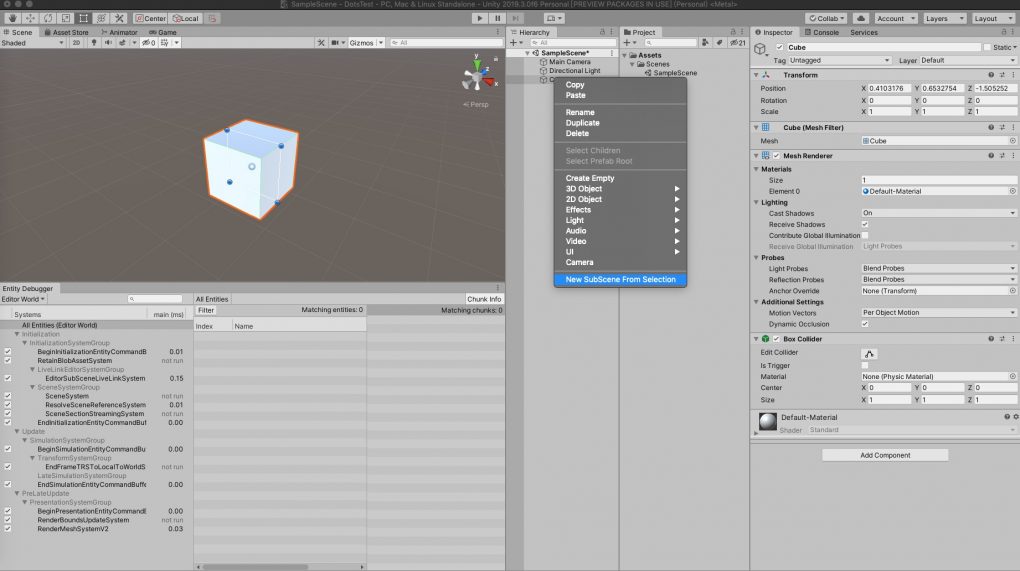

（1）创建子场景：新建一个场景，创建一个Cube，移除Box collider组件，选中并右键New SubScene From Selection，当然也可以自行创建一个空物体，挂载SubScene脚本。

创建后则会自动在Assets下产生一个场景文件及对应的缓存文件。可以在Assets下自行更改刚创建的SubScene的名称，本质上还是一个Unity Scene，不一样的是Cube所挂载的父节点，多挂了一个SubScene脚本而已，用于管理和标记此场景是一个DOTS的SubScene。

在SubScene脚本下，可以进行一些配置，包括对应的场景、面板hierarchy 颜色，是否自动载入场景，关闭和启用编辑子场景，保存等。打开编辑时，可以在SubScene节点下自由编辑填充其他内容，可以参考project tiny 的小赛车项目，里面就将整个大地图就被作为了一个子场景。关闭编辑时，则整个子场景的子节点不可见，也不可编辑，被当作一个GameObject。

打开子场景编辑后，查看Entity Debugger，点击右边的All Entities(Editor World)可以看到当前子场景的一些状态信息，参考（一）2.图

（2）编码

创建一个C#脚本，Rotate.cs，没什么，就是一个结构体，它将作为数据：

using Unity.Entities;
public struct Rotate:IComponentData
{
  public float radiansPerSecond;
}

创建第二个脚本，RotateAuthoring.cs,主要作用是将GameObeject转化为Entity：

using UnityEngine;
using Unity.Entities;
using Unity.Mathematics;
using Unity.Transforms;

public class RotateAuthoring : MonoBehaviour,IConvertGameObjectToEntity
{
    [SerializeField]
    private float degresPerSecond;

    public void Convert(Entity entity, EntityManager dstManager, GameObjectConversionSystem conversionSystem)
    {
        dstManager.AddComponentData(entity, new Rotate { ratiansPerSecond = math.radians(degresPerSecond) });
        dstManager.AddComponentData(entity, new RotationEulerXYZ());
    }
}

IConvertGameObjectToEntity接口用于将当前的GameObject(Cube)进行转换为DOTS的entity，然后绑定数据；

其中RotationEulerXYZ是transform的旋转，为了提高性能，DOTS里重写了一套组件，将原来的Transform里的旋转、位置、缩放等都单独出来。

第三个脚本是RotateSystem,继承自ComponentSystem,作用是做entity的行为驱动。

using Unity.Entities;
using Unity.Transforms;

public class RotateSystem : ComponentSystem
{
    protected override void OnUpdate()
    {
        Entities.ForEach((ref Rotate rotate, ref RotationEulerXYZ euler) =>
        {
            euler.Value.y += rotate.ratiansPerSecond * Time.DeltaTime;
        });
    }
}

Entities.ForEach用于遍历当前所有的entity，然后将数据赋值给entity进行操作；

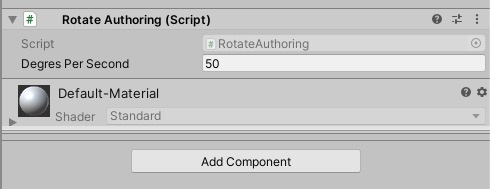

编写代码完毕，就将第二个脚本RotateAuthoring挂载在Cube上。设置DegresPerSecond的值为50：

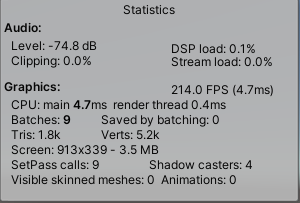

运行项目，cube开始旋转。查看status：

（3）使用JobSystem进行优化

修改RotateSystem.cs脚本：

using Unity.Entities;
using Unity.Jobs;
using Unity.Transforms;

public class RotateSystem : JobComponentSystem
{
    private struct RotateJob : IJobForEach<RotationEulerXYZ, Rotate>
    {
        public float deltaTime;
        public void Execute(ref RotationEulerXYZ euler, ref Rotate rotate)
        {
            euler.Value.y += rotate.ratiansPerSecond * deltaTime;
        }
    }

    protected override JobHandle OnUpdate(JobHandle inputDeps)
    {
        var job = new RotateJob { deltaTime = Time.DeltaTime };
        return job.Schedule(this, inputDeps);
    }
}

主要变动是将继承改为了JobComponentSystem,增加了一个RotateJob，然后到OnUpdate中调用job；

（4）使用BurstCompile

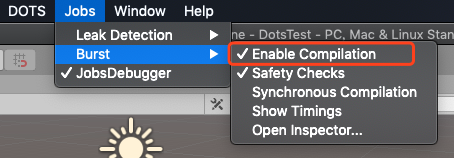

在菜单栏中启用BurstCompile

在RotateSystem代码中的RotateJob结构体上添加[BurstCompile]特性，需要using Unity.Burst;

[BurstCompile]
    private struct RotateJob : IJobForEach<RotationEulerXYZ, Rotate>
    {
        public float deltaTime;
        public void Execute(ref RotationEulerXYZ euler, ref Rotate rotate)
        {
            euler.Value.y += rotate.ratiansPerSecond * deltaTime;
        }
    }

(5)验证
开启SubScene的编辑，并大量复制cube，3000个以上。保存子场景。运行，开启unity编辑器的Status来查看：
